一、不同的直流屏的工作原理有所差異。但主體就是將交流電能轉換為直流電能的整流器。若有需要?jiǎng)t將整流輸出和電池并聯實現不間斷供電。再進一步對輸出的直流增加穩壓、調壓措施。

       簡而言之，直流屏工作原理就是把交流電AC變成直流電DC，為電氣二次設備保護和操作機構以及指示燈提供供電電源。

       1、正常情況下，由充電單元對蓄電池進行充電的同時并向經常性負載提供直流電源；

       2、當控制負荷或動力負荷需要較大的沖擊電流（如斷路器的分、合閘）時，由充電單元和蓄電池共同提供直流電源；

       3、當變電所交流中斷時，由蓄電池組單獨提供直流電源。

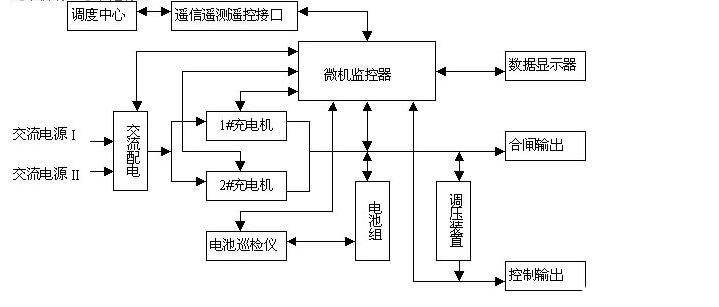

       二、直流屏的工作原理示意圖：

       三、工作原理

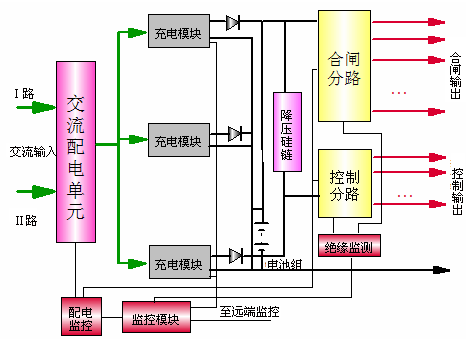

       直流屏電力操作電源系統由交流配電模塊、整流模塊、直流饋電模塊、監控模塊組成。其中交流配電模塊主要由交流配電單元組成。整流模塊由充電模塊和隔離二極管組成。直流饋電模塊由降壓硅鏈、絕緣檢測、合閘分路和控制分路組成，監控模塊由監控模塊和配電監控組成。原理圖如圖1所示。

       系統交流輸入正常時，兩路交流輸入經交流切換控制電路選擇其中一路輸入，并通過交流配電單元給各個充電模塊供電。充電模塊將三相交流電轉換為220V或110V的直流，經隔離二極管隔離后并聯輸出，一方面給電池充電，另一方面通過合閘分路和控制分路給負載提供正常的直流電源。

       交流輸入停電或異常時，充電模塊停止工作，由電池通過合閘分路和控制分路給負載供電。交流輸入恢復正常以后，充電模塊對電池充電。
